Добавлено: 04.04.2007 07:15 Заголовок сообщения: Проект "ПАКСЮ" - как сделать хороший деполяризатор |
|
|
Проект ПАКСЮ
или ... "Пасть Акулы Которая Сожрала Юниторг"
ну что же
ТЕОРИЮ деполяризаторов мы изучили ... http://www.forum.alyno.ru/phpBB2/viewtopic.php?t=198&start=0
теперь ПРАКТИКА
далее я расскажу как
в домашних условиях сделать ОЧЕНЬ ХОРОШИЙ
штыревой деполяризатор С-диапазона
вот такой
всего за 4 рубля ... и за пол-часа
не верите ???
а зря .... альяно никогда НЕ ВРЕТ ....
из инструментов вам понадобится только ДРЕЛЬ ...
Главный секрет этого устройства .. это .... |
|
Вернуться к началу |
|
 |
альяно ____________

Зарегистрирован: 16.11.2004 Сообщения: 28122
|
Добавлено: 04.04.2007 07:45 Заголовок сообщения: |
|
|
..... но сначала ПРЕДЫСТОРИЯ вопроса ....
вот уже более полугода мы делаем моноблоки С-диапазона ..
с диэлектрическим облучателем ...
долгое время в наших моноблоках использовалась
металло-диэлектрическая пластина ...
вот такая ...
техническими характеристиками такой пластины, мы были вполне
довольны ...
а вот эксплуатационными - НЕ ОЧЕНЬ
поясню ...
впервые я протестировал такую пластину более ДВУХ лет
назад ...
http://www.alyno.ru/old-forum/viewtopic.php?p=882#882
альяно писал(а): |
Сначала проверили "штатную пластину"
Потом вставили ВОЛШЕБНУЮ ....
Итого - "прибавка к пенсии" составила более 1.2 дБ .... |
а выглядела она ТОГДА - вот так
посеребренные металлизированные части и крепление
в ЧЕТЫРЁХ точках ...
вот в этих "четырех точках" и весь "сыр-бор"
выпускаемая сегодня пластина не имеет посеребренного
покрытия
и крепление у неё только в ДВУХ точках ...
Я уже говорил - мы делаем МОНОБЛОКИ ... то-есть
полностью ГОТОВОЕ изделие
конвертер+деполяризатор+облучатель+защитный колпак
покупателю остаётся только поставить моноблок на антенну
( например на Супрале это - привинтить ОДИН винт )
кроме того ОСНОВНОЙ режим продажи этих изделий ...
отправка ПОЧТОЙ ...
не улавливаете к чему я клоню ???
всё очень просто ...
пластина с двумя точками крепления ОЧЕНЬ плохо
фиксируется в волноводе обычного С-конвертера
и от встряски ( особенно при пересылки по почте )
- она проворачивается
или даже выпадает ... (и падает на приемные зонды )
при включении моноблока - он просто сгорит ...
Я написал в "обычном" С-конвертер ... а что есть НЕ обычные ... ??
есть ...
это группа "укороченных" С-конвертеров ...
например А-TELECOM SPL-2920 и Zinwell D21A mini
у этих конвертеров очень глубокий паз - для установки
штатной деполяризационной пластины ...
Вот в таком С-конвертере - металло-диэлектрическая
пластина держится очень крепко ..
и мы приняли решение делать свои моноблоки ТОЛЬКО
на таких конвертерах .... хотя они ДОРОЖЕ
( почти в ДВА РАЗА при примерно таком же качестве как и "обычный" )
Плюсом было то - что с удлинненным
диэлектрическим облучателем
укороченный конвертер смотрится - значительно лучше
То есть выбор КОНВЕРТЕРА для нашего моноблока
был, во многом, связан с эксплуатационными недостатками
деполяризатора ...
и это потребовало отказаться от более дешевого конвертера ...
Теперь о цене пластины ...
мы её покупали у производится по цене от 70 до 50 рублей ...
это составляет примерно 10% - от цены готового изделия
ещё за 90-70 рублей мы покупали их же держатель ...
а это ещё 10% - о цены готового изделия ...
итого 20%
..... в итоге производитель пластин - и держателей ...
"зарабатывал" на нашем изделии
- БОЛЬШЕ, чем МЫ - производитель ГОТОВОГО изделия ...
-----------------------
В итоге - мы решили ОТКАЗАТЬСЯ от этой пластины ...
вы думаете от того, что сказано выше ???
абсолютно НЕТ ...
причина была в ДРУГОМ ...
производитель пластин - стал заявлять, что наш моноблок
это ОЧЕНЬ ПЛОХОЕ изделие
http://www.telesputnik.ru/forum/viewtopic.php?p=147392#147392
Цитата: | ВЫ ТОРГУЕТЕ ВОЗДУХОМ! как оказалось на поверку! |
http://www.telesputnik.ru/forum/viewtopic.php?p=147355#147355
Цитата: | АЛЬЯНО ВЫ ОБОСРАЛИСЬ ПО ПОЛНОЙ! И Я ОЧЕНЬ НАДЕЮЯЬ ЧТО ВЫ БОЛЬШЕ СВОЙ П.....НЫЙ РОТ ОТКРЫВАТЬ НЕ БУДЕТЕ! |
http://www.telesputnik.ru/forum/viewtopic.php?p=147366#147366
Цитата: | И ОТвечайте на поставленны вопрос! ВЫ ЖУЛИК И ПРОХОДИМЕЦ! |
http://www.telesputnik.ru/forum/viewtopic.php?p=147406#147406
Цитата: | АЛЯЬНО! что вы все стрелки переводите и морочите голову! ОБОСРАЛИСЬ ПО ПОЛНОЙ! ПРИНОСИТЕ ИЗВИНЕНИЯ И ЗАКРЫВАЙТЕ РОТ!
ЭТО МОШЕННИЧЕСТВО ЧИСТОЙ ВОДЫ! ПРИЧЕМ СУДЯ ПО ВАШИМ СООБЩЕНИЯМ ЭТО УЖЕ ОСОБО КРУПНЫЙ РАЗМЕР! + ВАШИ сотоварищи, то это уже мошенничество совершенное группой лиц! + неоднократность действий! |
и если он и даёт какой-то выигрыш по сравнению
с обычными конвертерами - то это ИСКЛЮЧИТЕЛЬНО
благодаря их пластине ...
после таких заявлений - мы СРАЗУ отказались от покупки
этих деполяризаторов ...
и сделали свой ... вот ЕГО я вам и предлагаю сделать ...
самим ...
и попробовать в работе .... и САМИМ сравнить ...
ПРОДОЛЖЕНИЕ СЛЕДУЕТ ... |
|
Вернуться к началу |
|
 |
альяно ____________

Зарегистрирован: 16.11.2004 Сообщения: 28122
|
Добавлено: 04.04.2007 10:03 Заголовок сообщения: |
|
|
... в своё время я изготавливал и тестировал
очень много разных типов деполяризаторов
и у меня были кое-какие "наработки"
задача была сделать
- ЭФФЕКТИВНЫЙ
( не хуже металло-диэлектрической пластины)
- ТЕХНОЛОГИЧНЫЙ
... и ДЕШЕВЫЙ
кроме этого он должен НЕ ТРЕБОВАТЬ доработки
самого С-конвертера ... и
НАДЕЖНО фиксироваться
в С-волноводе ЛЮБОГО диаметра ...
сразу скажу, у нас есть несколько очень интересных моделей
в том числе "ласточкин хвост" из фторопластовой пластины ...
( но это ДРУГАЯ тема )
нам удалось сделать такой деполяризатор
и .... деполяризатор мы сделали ШТЫРЕВОЙ ... именно штыревой
и пусть юниторг - не устраивает тут своих очередных ИСТЕРИК ..
я давно просил ... и даже ТРЕБОВАЛ - чтобы
юниторг показал формулу изобретения
запатентованного ими ВОЛНОВОДНОГО ПОЛЯРИЗАТОРА
( чтобы знать - что именно ими запатентовано )
наконец добился этого
вот она ...
читаем ВНИМАТЕЛЬНО
"Отличается тем, что фазосдвигающая секция выполнена
в виде густой решетки из прямолинейных коротких проводников,
содержащей бесконтактные проводники,
причем бесконтактные проводники закреплены внутри волновода
с помощью диэлектрических держателей, например в виде трубок
или с помошью диэлектрической пластины"
то-есть ОТЛИЧИЕ запатентованного поляризатора от других
это - "густая решетка из ... коротких проводников"
которые фиксируются внутри волновода держателями
"в виде трубочек или с помощью диэлектрической пластины"
Более того - юнитог - много раз говорил - что ШТЫРИ это
отстой
- а "густая решетка из коротких проводников"
то есть их пластина - это рулёз ...
Так что - пластина юниторга это НЕ ШТЫРИ ...
кстати штыри - есть и в ОРТОМОДЕ БЕЛКИ
причем там Три пары штырей это деполяризатор
но там есть и ещё одна пара штырей, которые служат ...
( но это опять же не по ЭТОЙ теме )
итак ШТЫРИ ...
как и обычная пластина это один из самых известных и самых распространенных
типов деполяризаторов ...
Тут вся соль - в ГЕОМЕТРИИ ...
штыри должны быть строго определенной длины
строго определенного диаметра
и распологаться строго на определенном расстоянии
друг от друга ..
есть и ещё ряд факторов .. влияющих на работу
штыревого деполяризатора ...
но САМОЕ главное - эти параметры ВЗАИМОСВЯЗАНЫ ...
и меняя один параметр - надо менять и другой ...
Мы пошли следующим путем ...
мы зафиксировали один из "параметров" ..... и стали
менять ДРУГИЕ - добиваясь эффективной работы деполяризатора
какой параметр мы "зафиксировали" ???
сейчас раскажу ...
ПРОДОЛЖЕНИЕ СЛЕДУЕТ
----------------
P.S.
после написания этого поста стало известно
что Юниторг - сделал фотомонтаж ... и он
НЕ патентообладатель на пластины
а этот патент выглядит вот так ...

Последний раз редактировалось: альяно (05.04.2007 20:15), всего редактировалось 2 раз(а) |
|
Вернуться к началу |
|
 |
альяно ____________

Зарегистрирован: 16.11.2004 Сообщения: 28122
|
Добавлено: 04.04.2007 10:39 Заголовок сообщения: |
|
|
.......... продолжаем ....
ну догадались, что мы "зафиксировали" ???
Я думаю - НЕТ ...
мы "зафиксировали" - само комплектующее - "штырь" ...
то есть, мы делали конструкцию - под конкретный штырь
который есть в продаже ...
Это РЕЗКО удешевляет конструкцию - и делает её очень технологичной
что это за "комплектующаее" ...???
всё по порядку ... ( вы же знаете - альяно- любит
приберечь самое интересное - для финала )
а пока читаем вот это
http://www.alyno.ru/old-forum/viewtopic.php?p=9954#9954
здесь была предложена "ТЕХНОЛОГИЯ"
как подбора параметров ... штыревого деполяризатора
... так и
технология изготовления готового изделия ....
альяно писал(а): | ... я провел много экспериментов со штыревыми деполяризаторами
... публиковать результаты просто нет времени ... но дам одну идею
которую использовал сам ....
Это очень облегчит эксперименты по выбору размеров и местоположения штырей .....
__________________
надо изготовить "пробку" длиной 4-5 см в круглый волновод ....
пробку нужно сделать из пенопласта
(вырезать пробку можно самим волноводом - как вырезают стаканом тесто для пельменей)
в эту пробку сбоку вставляете штыри - а пробку - в волновод
Далее - только меняете штыри - размер и место их установки ...
... непонравилось - поменяли размер штырей или подвигали пробку ....
очень удобно ....
сама пробка из пеноплавта в С-диапазоне - на уровень сигнала не влияет ....
Плюс зашита от влаги ... |
данная технология ( со своими вариациями ) была многими испытана,
вот, например, изделие которое сделал yuri_sh
........
ПРОДОЛЖЕНИЕ СЛЕДУЕТ .... |
|
Вернуться к началу |
|
 |
альяно ____________

Зарегистрирован: 16.11.2004 Сообщения: 28122
|
Добавлено: 04.04.2007 19:28 Заголовок сообщения: |
|
|
... продолжаем Р А Б О Т А Т Ь ...
хватит повышать рейтинг "чугунному вестнику"
но перед тем как выдать основной технологический секрет
деполяризатора "Пасть акулы" ( именно такое название
получила эта модель при разработке)
попробую объяснить, почему у нашей "акулы" всего ДВЕ пары зубов
( штырей )
переходя на новую модель .. мы решили не отказываться
от укороченных конвертеров
и продолжаем покупать и Зинвелы и А-Телекомы ...
( хотя чуть поэже мы будем делать моноблок
и на "обычных" конвертерах - лайт версия )
У Зинвела - длина волновода всего 88 мм
и он очень чувствителен к положению деполяризатора
от края волновода ...
третья пара ( не говоря уже о четвертой ) туда уже просто
не помещается -
к тому же её влияние очень незначительное
( речь про укороченный конвертер - это проверялось )
но дополнительное затухание это вносит ...
В итоге мы оставили ДВЕ пары зубов ( штырей )
А вот длина штыря на работу деполяризатора влияет очень сильно ...
и при единичном изготовлении - в качестве штыря лучше использовать,
что-то промышленное ( чтобы не было разброса в параметрах )
и что КАЖДЫЙ сможет купить ...
это оказалась ....
ПРОДОЛЖЕНИЕ СЛЕДУЕТ ... |
|
Вернуться к началу |
|
 |
альяно ____________

Зарегистрирован: 16.11.2004 Сообщения: 28122
|
Добавлено: 04.04.2007 20:14 Заголовок сообщения: |
|
|
.... это обычная вытяжная заклепка от "клепальщика"
которые можно купить в любом строительном магазине
обычно в пакетиках по 10-12 штук
( цена около 10 рублей за пакетик )
или поштучно ... и на вес ....
они бывают с РАЗНЫМ шагом диаметров и разной длины
для опытов в С-диапазоне ( а мы сделали и Ku-деполяризатор )
мы использовали заклепки диаметром 4,8 мм
они бывают длины
12 мм .. 14 мм ... 16 мм .. 18 мм .. 20 мм
вот это заклепка диаметром 4.8 мм длинной 18 мм
( четыре таких используется в "ПАСТИ АКУЛЫ" )
выбиваем центральный штифт ( это делается очень легко )
и получаем вот такое "комплектующее" ...
а вот полный набор для сборки ...
( белые трубочки диаметром 2.5 мм , я думаю вы тоже узнали,
особенно покупатели наборов наших облучателей )
далее надо сделать сборку
две минуты и изделие готово НИКАКОГО клея ...
пайки ... сварки ...
-----------------------------
вот сравнительный тест
альяно писал(а): | Обещал выложить тесты деполяризаторов
выкладываю тест на Конветере С-диапазона Zinwell D21A mini
описание "установки"
Москва 21 марта - 11-00
антенна - Супрал 140х160 наведенная на спутник Экспресс 80е
карта SkyStar1 - драйвер 2.19

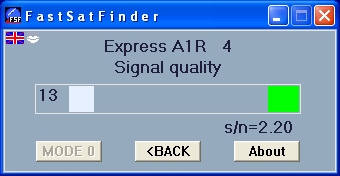

измерения проводятся программой Mixe - FSF
путем УСРЕДНЕНИЯ значения уровня сигнала
за ДВЕ МИНУТЫ наблюдения ....
диаграмма изменения уровня сигнала во времени
- ВЫВОДИТСЯ на экран ...
_________________________________________________
Сначала устанавливаем "голый конвертер"
- БЕЗ облучателя и Без деполяризатора
вот результат ... среднее значение уровня сигнала - около 10%
( из диаграммы видно, что
имеются моменты времени - когда уровень равен НУЛЮ )
Устанавливаем "штатную пластину"

среднее значение уровня сигнала - 35 %
далее устанавливаем "волшебный крест"

получаем среднее значение уровня 40%
теперь ставим "волшебную пластину" вот такой топологии

результат - 45 % !!!!!!!
и наконец устанавливаем наш
металло-диэлектрческий штыревой деполяризатор - "Пасть акулы"

среднее значение уровня - 49%
Спасибо Mixe - за удивительную программу !!!!
|
вы можете повторить ЭТУ конструкцию
и проверить результаты которые я привел - это же просто
а по аналогии вы можете ЛЕГКО сделать
свой
деполяризатор
с тремя или даже с четырьмя парами штырей
беря заклепки другой длины ... ( комбинируя размерами )
и подбирая растояния между ними ....
как сделать именно "ПАСТЬ АКУЛЫ" --
а точнее "ПАКСЮ" ..
то-есть ту модель которая учавствовала в тесте
я раскажу подробно ...
ПРОДОЛЖЕНИЕ СЛЕДУЕТ ...
Последний раз редактировалось: альяно (04.04.2007 22:09), всего редактировалось 3 раз(а) |
|
Вернуться к началу |
|
 |
альяно ____________

Зарегистрирован: 16.11.2004 Сообщения: 28122
|
Добавлено: 04.04.2007 21:02 Заголовок сообщения: |
|
|
тему пока держу закрытой ... чтобы мне её не "закидали"
завтра подробно опишу модель и тему открою ...
напомню
что этот поляризатор мы ставили в первые модели
моноблоков ... ( после отказа от пластин )
в более поздних мы используем ОБЛУЧАТЕЛЬ-ДЕПОЛЯРИЗАТОР
и к этой модели мы шли ДВА ГОДА ....
(и работы продолжаются ) |
|
Вернуться к началу |
|
 |
альяно ____________

Зарегистрирован: 16.11.2004 Сообщения: 28122
|
Добавлено: 05.04.2007 18:00 Заголовок сообщения: |
|
|
.... продолжаем
основу двухзубой "ПАСТИ АКУЛЫ"
составляет диэлектрическая труба ...
внешним диаметром 40 мм ...
в которой
просверлены две пары отвертий на расстоянии 15 мм друг от друга
с противоположных сторон трубы
мы использовали полиэтиленовую трубу особой формы ...
с "воротничком"
для чего этот воротничок - потом расскажу ...
но можно использовать и тонкостенную полипропиленовую трубу
а также какую-то упаковку
( например от актимэля )
можно использовать и толстостенную полипропиленовую
трубу ... которую мы используем для изготовления
облучателей,
но это уже будет НЕ "пасть акулы" ...
а немного другая конструкция
( фактически это уже будет ОБЛУЧАТЕЛЬ-ДЕПОЛЯРИЗАТОР )
возможно я и про это напишу ..... но позже ...
отвертия должны быть просверлены ОЧЕНЬ точно
на растоянии 15 мм друг от друга
- и консольно друг против друга ...
( мы это делаем на сверлильном станке
по специальной оправке - кондуктору .. )
Вам надо не торопиться - а хорошо всё разметить
диаметр отвестий 4.7 мм |
|
Вернуться к началу |
|
 |
альяно ____________

Зарегистрирован: 16.11.2004 Сообщения: 28122
|
Добавлено: 05.04.2007 19:04 Заголовок сообщения: |
|
|
вопрос по ЛС
Цитата: | А вот, собственно, возникший у меня вопрос:
расстояние в 15мм. отсчитывается от центра до центра
или... "от чего-до чего"? |
а как ещё ??? |
|
Вернуться к началу |
|
 |
альяно ____________

Зарегистрирован: 16.11.2004 Сообщения: 28122
|
Добавлено: 05.04.2007 19:49 Заголовок сообщения: |
|
|
далее в отверстия вставляете
четыре заклепки диаметром 4.8 мм и длинной 18 мм
и фиксируете их двумя пластиковыми трубочками
диаметром 2.5 мм
где взять трубочки - я уже объяснял ...
http://www.forum.alyno.ru/phpBB2/viewtopic.php?p=70122#70122
трубочки эти довольно жесткие
и они выравнивают штыри строго консольно
При желании края трубочек можно оплавить
( чтобы они не выпадали - хотя это лишнее )
а лишнее потому что, сверху на трубу мы надеваем
кольцо-втулку из вспененного полипропилена ....
ширина кольца 25-30 мм - поэтому
оно крепко зажимает трубочки внутри себя ...
Эта втулка не только позволяет легко и надежно
установить деполяризатор в С-конвертер любого диаметра
но
и легко "переключить" поляризацию ...
развернув деполяризатор внутри конвертер на 90 градусов ...
вокруг своей оси ...
Для своего конвертера вы можете сделать кольцо из пенопласта ...
Все !!!
ПАКСЮ - готов ...
и если вы сделали всё акуратно ...
то можно проводить тесты ...
Удачи ..... |
|
Вернуться к началу |
|
 |
Sigmus бывалый

Зарегистрирован: 01.06.2006 Сообщения: 348 Откуда: 55,1N. 61,4E
|
Добавлено: 05.04.2007 20:15 Заголовок сообщения: |
|
|
альяно
А где вять диэлектрическую трубу (или стаканчик)
внешним диаметром 40 мм, в которой
просверлены две пары отвертий на расстоянии 15 мм друг от друга?
Именно с таким раструбом. |
|
Вернуться к началу |
|
 |
альяно ____________

Зарегистрирован: 16.11.2004 Сообщения: 28122
|
Добавлено: 05.04.2007 20:24 Заголовок сообщения: |
|
|
мы закупили эти колпачки на одном из предприятий ...
там есть "воротничек" - куда вставлялся облучатель ...
такую конструкцию имела первая модель "Альяно 90"
более поздняя модель сделана по другому ...
кроме того этот колпак используется и в проекте Ku-облучателя
но можно взять что-то подобное
например упаковку от актимэля ... правда она не такая жесткая
Последний раз редактировалось: альяно (05.04.2007 20:30), всего редактировалось 2 раз(а) |
|
Вернуться к началу |
|
 |
zummer бывалый
Зарегистрирован: 13.04.2006 Сообщения: 1028 Откуда: Космодром Байконур
|
Добавлено: 05.04.2007 20:28 Заголовок сообщения: |
|
|
На сколько я понял можно использовать тонкостенную пластиковую сантехническую трубу.
Расстояние от края трубы до первой пары штырей 18-20мм?
Высота конструкции 35-40мм? _________________ TTPremium v2.3,Офсет 940х840, Альяно 70 Абсолют на 49Е SatGate.Acorp DS120, OpenBox 820CI, ARION 1000x1100 мотоподвес Navigator NDA-4120, три головки(Си-"Классика",волшебная пластина; Ку; Ку-круговая), 7W-110.5E |
|
Вернуться к началу |
|
 |
альяно ____________

Зарегистрирован: 16.11.2004 Сообщения: 28122
|
Добавлено: 05.04.2007 20:32 Заголовок сообщения: |
|
|
про трубу - ДА
полипропиленивая - та которая на 10 атмосфер - с тонкой стенкой
про растояние НЕТ ... хорошо, что вы спросили ...
деполяризатор на коротком конвертере должен стоять
так - что первая пара штырей - почти у среза конвертера
( это очень важно и критично !!!! )
в обычном конвертере - это менее критично - но тоже не очень глубоко
Общий принцип - по МАКСИМУМУ сигнала
как углубление так и разворот ( под 45 градусов к зондам ) ... |
|
Вернуться к началу |
|
 |
Sigmus бывалый

Зарегистрирован: 01.06.2006 Сообщения: 348 Откуда: 55,1N. 61,4E
|
Добавлено: 05.04.2007 20:41 Заголовок сообщения: |
|
|
Я Вас правильно понял, что первая пара должна стоять
почти у среза конвертора и от ДО на растоянии 0,5-1 мм.
И на растоянии 29 мм до центра первой пары от начала трубы в который вствляется ДО.
С тонкой трубой с воротником, которая у вас применяется?
Последний раз редактировалось: Sigmus (05.04.2007 20:45), всего редактировалось 1 раз |
|
Вернуться к началу |
|
 |
альяно ____________

Зарегистрирован: 16.11.2004 Сообщения: 28122
|
Добавлено: 05.04.2007 20:44 Заголовок сообщения: |
|
|
Sigmus облучатель же имеет "хвост" ..
( смещение трубок назад )
так вот 40 мм - в воротничек ..
а 16 мм - практически уперается
а первую пару штырей ...
( а вы разве не заказывали Альяно 90 ??? можно вскрыть посмотреть ) |
|
Вернуться к началу |
|
 |
Sigmus бывалый

Зарегистрирован: 01.06.2006 Сообщения: 348 Откуда: 55,1N. 61,4E
|
Добавлено: 05.04.2007 20:47 Заголовок сообщения: |
|
|
Сегодня вечером принесли извещение.
Завтра получу.
Спасибо. |
|
Вернуться к началу |
|
 |
альяно ____________

Зарегистрирован: 16.11.2004 Сообщения: 28122
|
Добавлено: 05.04.2007 21:06 Заголовок сообщения: |
|
|
Ок ...
тут важнее предложенная ТЕХНОЛОГИЯ ...
можно легко по-экспериментировать
штыри ведь строго нормированы по длине и диаметру ...
НО ...
особенно тех кто НЕ ЗНАКОМ с теорией ... хочу предупредить
что в увеличении уровня сигнала - есть ЕСТЕСТВЕННЫЙ предел
любой деполяризатор
из круговой в линейную - дает теоретическию прибавку - не более 3 ДБ
не более !!!!!
как бы мы не старались ...  |
|
Вернуться к началу |
|
 |
VAD новый
Зарегистрирован: 09.08.2006 Сообщения: 8
|
Добавлено: 05.04.2007 21:58 Заголовок сообщения: |
|
|
Уважаемый Альяно, а вы не проводили эксперименты с масштабной копией "Пасть акулы" в Ку-диапазоне?
Думается, что будет работать, но размеры надо уменьшить ~ в 4 раза...
Кстати, у меня нет сейчас под рукой для замеров, но возможно, что в качестве диэлектрической трубки (держатель для штырей-заклепок) можно использовать баночки из-под фотопленки типа "Фуджи" или "Кодак" ("Фуджи"-предпочтительней, т.к. прозрачный полипропилен (значек "РР" на дне))... |
|
Вернуться к началу |
|
 |
альяно ____________

Зарегистрирован: 16.11.2004 Сообщения: 28122
|
Добавлено: 05.04.2007 22:03 Заголовок сообщения: |
|
|
не в 4 ... а скорее в три ..
проводили ... все результаты будут в теме про Ku-облучатель ..
баночку не пробовал - но тут важен диаметр
40 мм - это обеспечивает нужный зазор в середине волновода
при длине штырей 18 мм |
|
Вернуться к началу |
|
 |
Ast. свой
Зарегистрирован: 02.04.2007 Сообщения: 80
|
Добавлено: 06.04.2007 00:29 Заголовок сообщения: |
|
|
вместо ушных палочек мне кажется сгодится трубочка
от стержня шариковой ручки, есть довольно качественные упругие
стержни, по упругости превосходящие некоторые ушные палочки
не сочтите за рекламу, только что достал из своей ручки стержень Pilot
и сравнил  |
|
Вернуться к началу |
|
 |
альяно ____________

Зарегистрирован: 16.11.2004 Сообщения: 28122
|
Добавлено: 06.04.2007 06:29 Заголовок сообщения: |
|
|
ну если вы сможете вставить стержень
внутрь заклёпки ... - то пожалуйста ...
если честно - то я не пробовал ... |
|
Вернуться к началу |
|
 |
CrazyAleks бывалый

Зарегистрирован: 07.10.2005 Сообщения: 449 Откуда: 52 Rus - 56N 43E
|
Добавлено: 06.04.2007 09:04 Заголовок сообщения: |
|
|
VAD писал(а): | Уважаемый Альяно, а вы не проводили эксперименты с масштабной копией "Пасть акулы" в Ку-диапазоне?
|
Зачем?
Мы говорим про поляризатор, кусок волновода превращающего круговую поляризацию приходящую со спутника в линейную - для приёма зондами конвертора.
Деполяризатор для Ку - значит Ку с круговой поляризацией
Ку с круговой - значит 36Е и 56Е
Не понимаю зачем оптимизировать промышленные конверторы и придумывать что-то новое, когда со спутника идёт сигнал 52dBW???
Альяно в самой первой инструкции писал, что самый лучший способ увеличить сигнал - увеличение диаметра зеркала!
Остальные изискания стоит производить если увеличить диаметр зеркала проблематично (цена, крыша, мотор или что-то в этом роде)
Обсуждать облучатели, поляризаторы, конверторы для 36Е и 56Е конечно можно...
НО при разнице между 0.4 и 0.6 в 5$ и между 0.6 и 0.9 в 10$ эти обсуждения почти безсмысленны.
Можно взять зеркало с ТРОЙНЫМ запасом на погоду, и поставить банальный моноблок за 125 рублей, проблемы с приёмом +++ возникнут скорее на АП-Линке, чем на приёмной сторне с 0.9
Не вижу смысла делать специальный поляризотор для Ку, хоть какой. _________________ Супрал 1.65 ортомод 2С+Ку на SMR-1224 (105.5Е - 30W)
Супрал 0.9 ДФ Ку Twin на 9E + GI 0.6 Ку Twin на 36Е
AzBox Premiem+/1Tb, AzBox Ultra/250Gb, TT-3200 |
|
Вернуться к началу |
|
 |
альяно ____________

Зарегистрирован: 16.11.2004 Сообщения: 28122
|
Добавлено: 06.04.2007 09:10 Заголовок сообщения: |
|
|
какие плюсы у такого деполяризатора ???
это простота изготовления и дешевизна ...
( заклёпка стОит менее одного рубля )
есть ли у него недостатки ???
конечно ..
это неравномерность частотного диапазона ...
( это характерно для данного типа деполяризаторов)
у ДВУХЗУБОЙ акулы - есть "завал" на частотах выше 3900 Мгц ...
но мы же делаем ОБЛУЧАТЕЛЬ-ДЕПОЛЯРИЗАТОР
поэтому провалы деполяризатора - можно компенсровать
"пиками" - диэлектрического облучателя
и спрямить - частотный диапазон ...
этим мы и занимаемся - оптимизацией параметров этой СВЯЗКИ ...
( кстати "заклепок" там нет .... )
можно попробовать поставить Три и более пары штырей ...
меняя их длину ..
( а можно и диаметр - есть заклепки диаметором 4.0 мм )
кроче - ТВОРИ .. ВЫДУМЫВАЙ .. ПРОБУЙ ....
Вам можно попробоать повторить и металлизированную пластину ... - "КРЕСТ"
просто мы в свои изделия НЕ свои продукты НЕ СТАВИМ
УДАЧИ |
|
Вернуться к началу |
|
 |
альяно ____________

Зарегистрирован: 16.11.2004 Сообщения: 28122
|
Добавлено: 06.04.2007 09:20 Заголовок сообщения: |
|
|
CrazyAleks писал(а): | Можно взять зеркало с ТРОЙНЫМ запасом на погоду, и поставить банальный моноблок за 125 рублей |
это на 36е - не всегда поможет ...
там есть транспондеры которые работают практически
на одной частоте ... но в разной поляризации ...
на линейный конвертер вы их не примите даже с большой антенной
....
поэтому деполяризатор ( какой нибудь ) все равно нужен ...
для развязки |
|
Вернуться к началу |
|
 |
|
